|
淬火加热温度
|
1025°С
|
1080°С
|
1120°С
|
1150°С
|
1175°С
|
1205°С
|
|
最小保温时间(分钟)
|
45
|
30
|
20
|
15
|
10
|
5
|
|
淬后硬度HRC
|
59.5
|
62.5
|
64.5
|
65
|
65
|
63.5
|
|

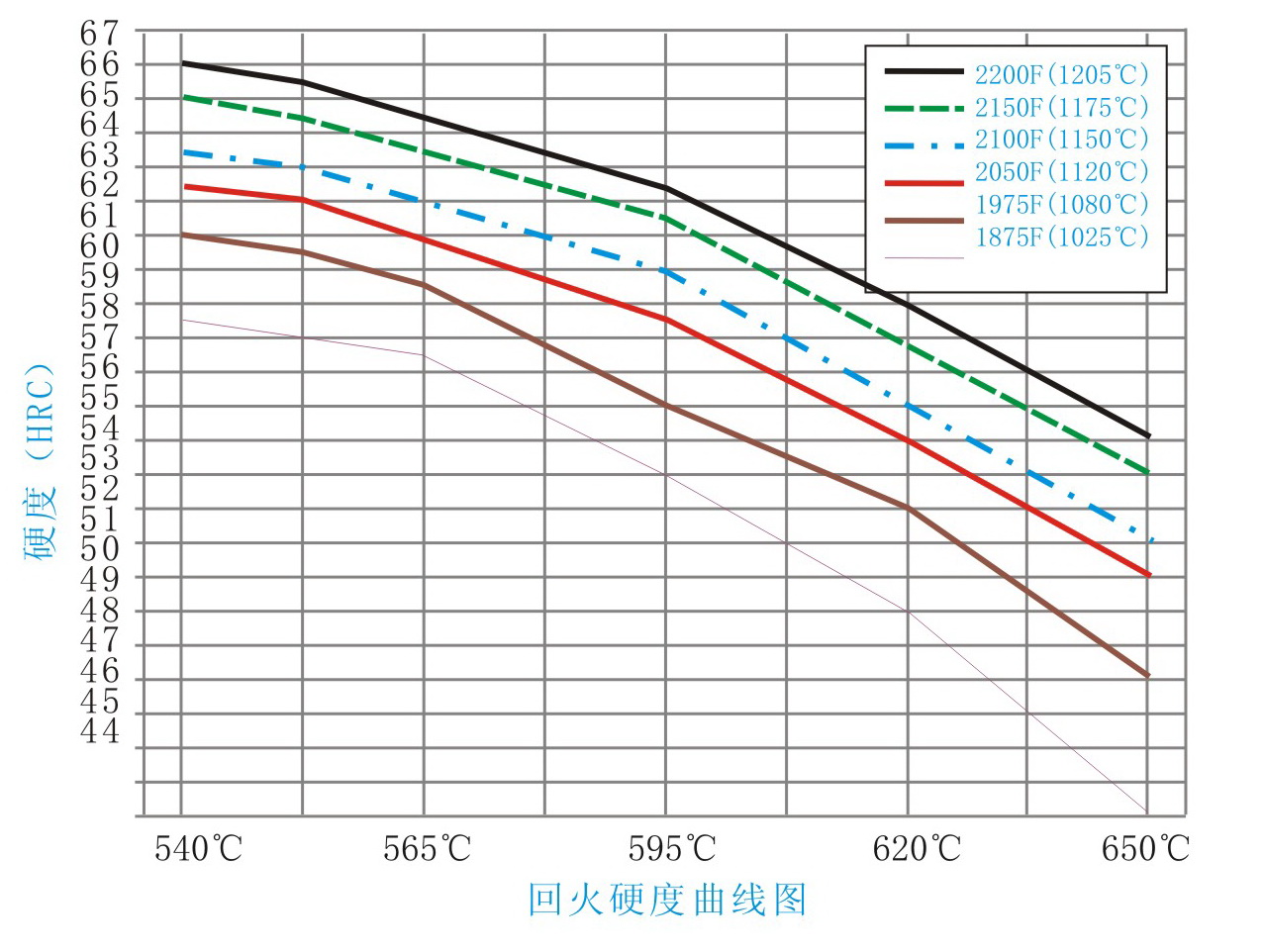

540°С回火HRC
|
58.5
|
61
|
62.5
|
63.5
|
65
|
66
|
|
韧性最大,并有效消除应力的最佳热处理工艺
|
|
550°С回火HRC
|
58
|
60.5
|
62
|
63
|
64.5
|
65.5
|
|
565°С回火HRC
|
57.5
|
59.5
|
61
|
62
|
63.5
|
64.5
|
|
595°С回火HRC
|
54
|
56
|
58.5
|
60
|
61.5
|
62.5
|
|
620°С回火HRC
|
50
|
53
|
55
|
56
|
58
|
59
|
|
650°С回火HRC
|
44
|
48
|
51
|
52
|
54
|
55
|
|
最少回火次数
|
2
|
2
|
2
|
3
|
3
|
3
|
结果可因硬化方法和截面尺寸不同而改变,盐浴或油淬硬度最高,真空或大气冷却可能低1-2HRC
